Mi antena Endfed

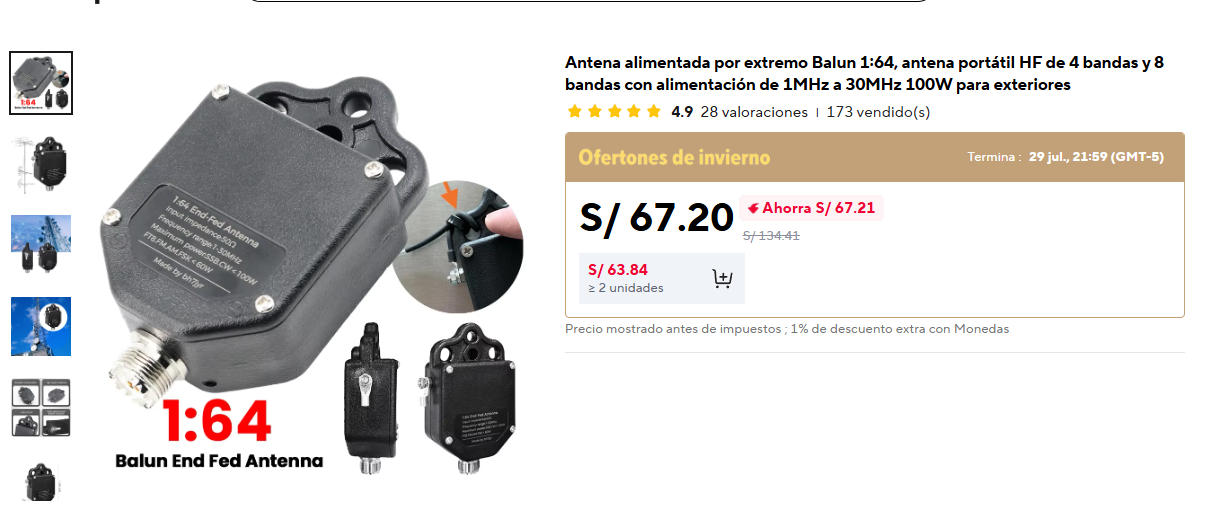

Una de las decisiones más importantes para cualquier radioaficionado es la elección de la antena. Después de investigar diferentes opciones para operar en HF desde mi ubicación urbana en Lima, decidí construir una antena End-Fed (alimentada por el extremo) utilizando un transformador 1:64 que adquirí en AliExpress y cable eléctrico común de 16 AWG.

¿Qué es una Antena End-Fed?

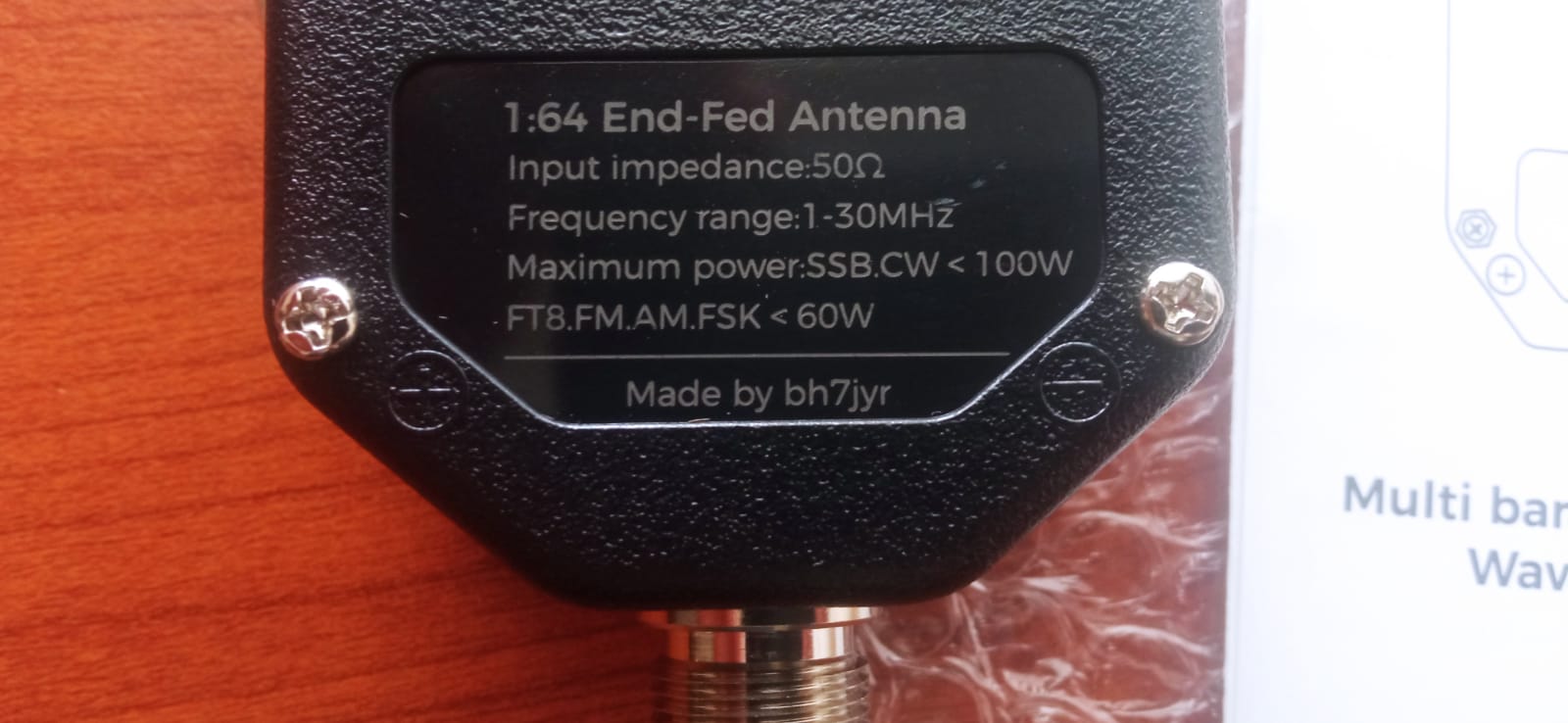

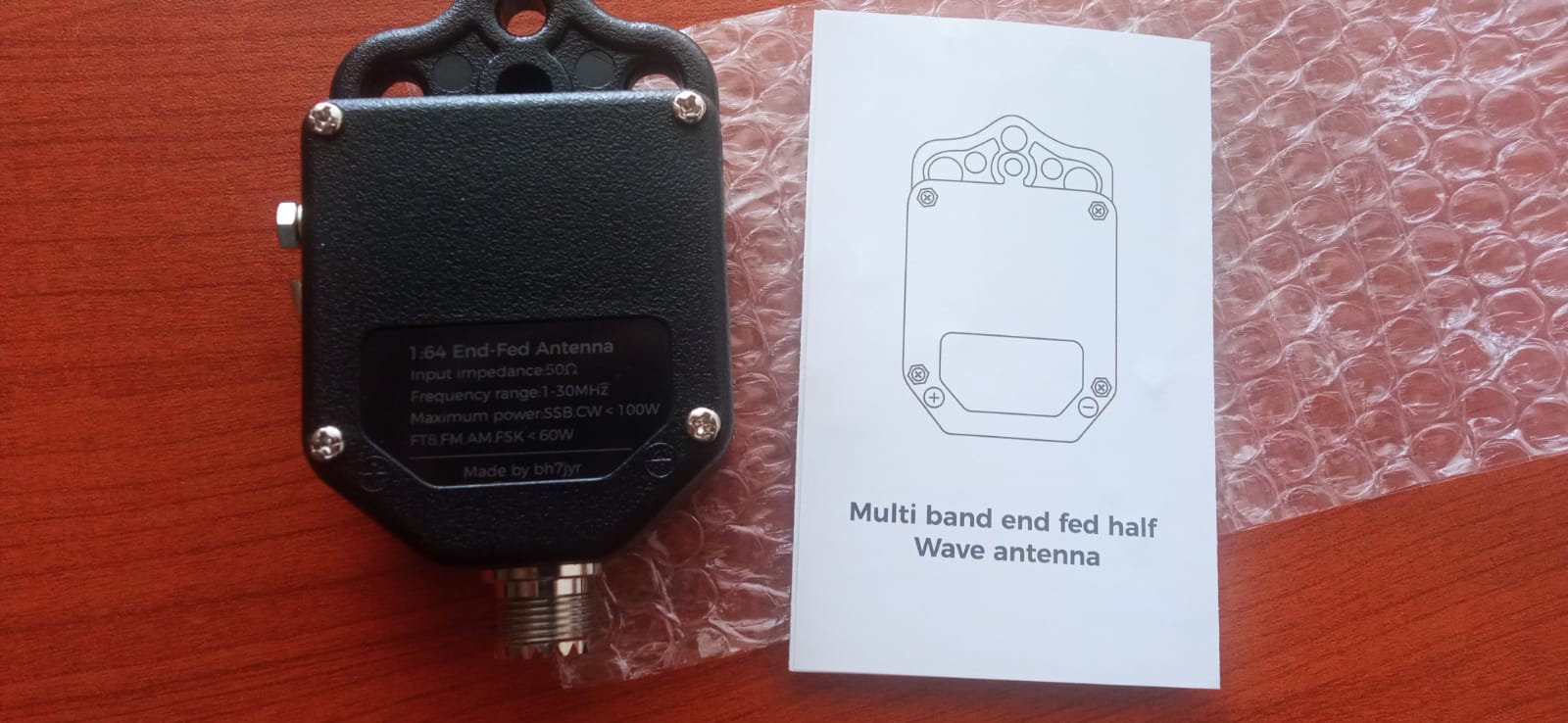

La antena End-Fed es un tipo de antena de hilo que se alimenta por uno de sus extremos, a diferencia de las antenas dipolo que se alimentan por el centro. El transformador 1:64 es crucial en este diseño, ya que transforma la alta impedancia del extremo de la antena (aproximadamente 3200 ohms) a los 50 ohms que espera nuestro transceptor.

Componentes de Mi Instalación

El Cable: ¿Por Qué 16 AWG?

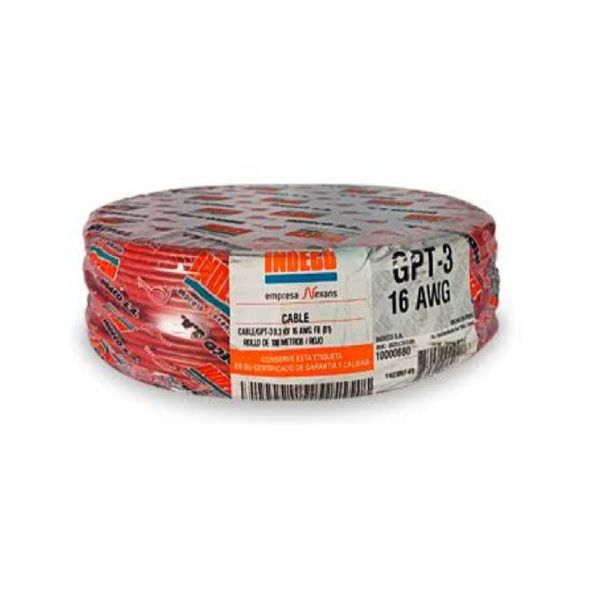

Elegí cable eléctrico Indeco de 16 AWG por varias razones prácticas. Primero, es económico y fácil de conseguir en cualquier ferretería local. Segundo, tiene el grosor adecuado para soportar su propio peso en una instalación de casi 20 metros sin estirarse excesivamente. Tercero, el cobre es de buena calidad y conduce la señal de RF sin problemas significativos.

Mediciones con NanoVNA

Una vez instalada la antena, procedí a realizar mediciones con mi NanoVNA para verificar la relación de onda estacionaria (ROE o SWR en inglés). Los resultados fueron excelentes y superaron mis expectativas.

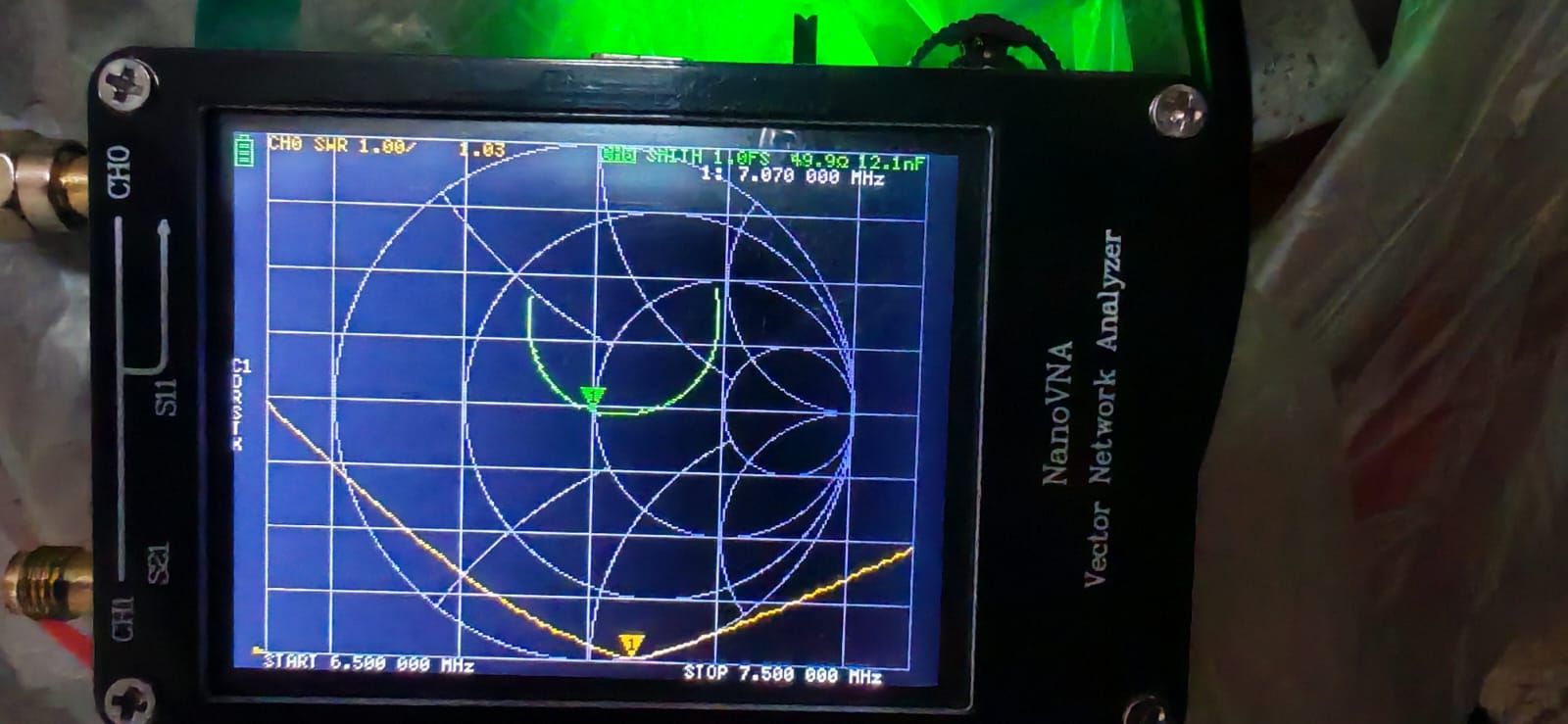

Un ROE de 1.03 es prácticamente perfecto. Esto significa que casi toda la potencia de mi transceptor está siendo irradiada por la antena, con pérdidas mínimas por reflexión. Para una antena construida con materiales económicos y cable eléctrico común, este resultado es extraordinario.

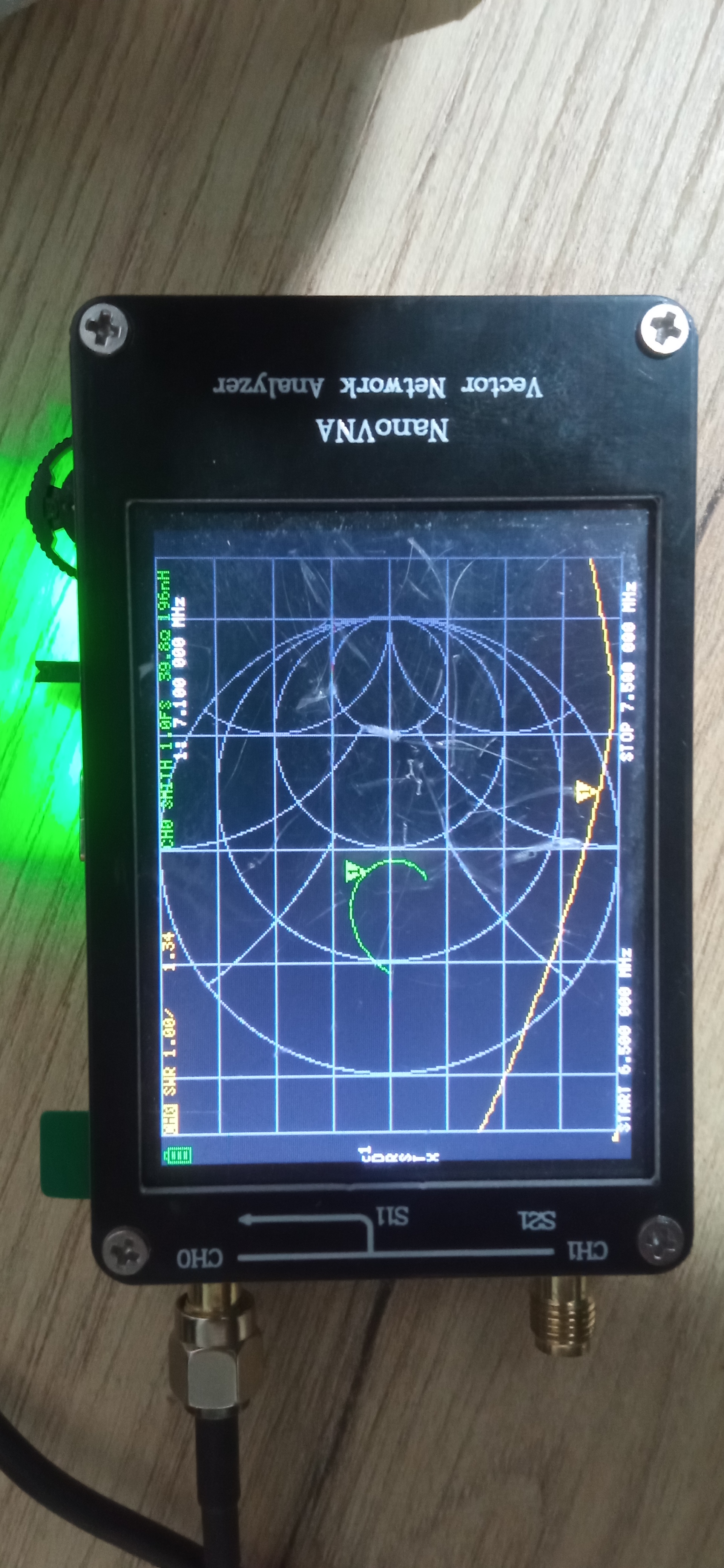

Unos de los objetivos es fonia en SSB asi que se acorto la antena para trasladar la minima ROE alrededor de 7.150 MHz o 7200 MHz, obteniendo una ROE 1.34 a 7.100 Mhz

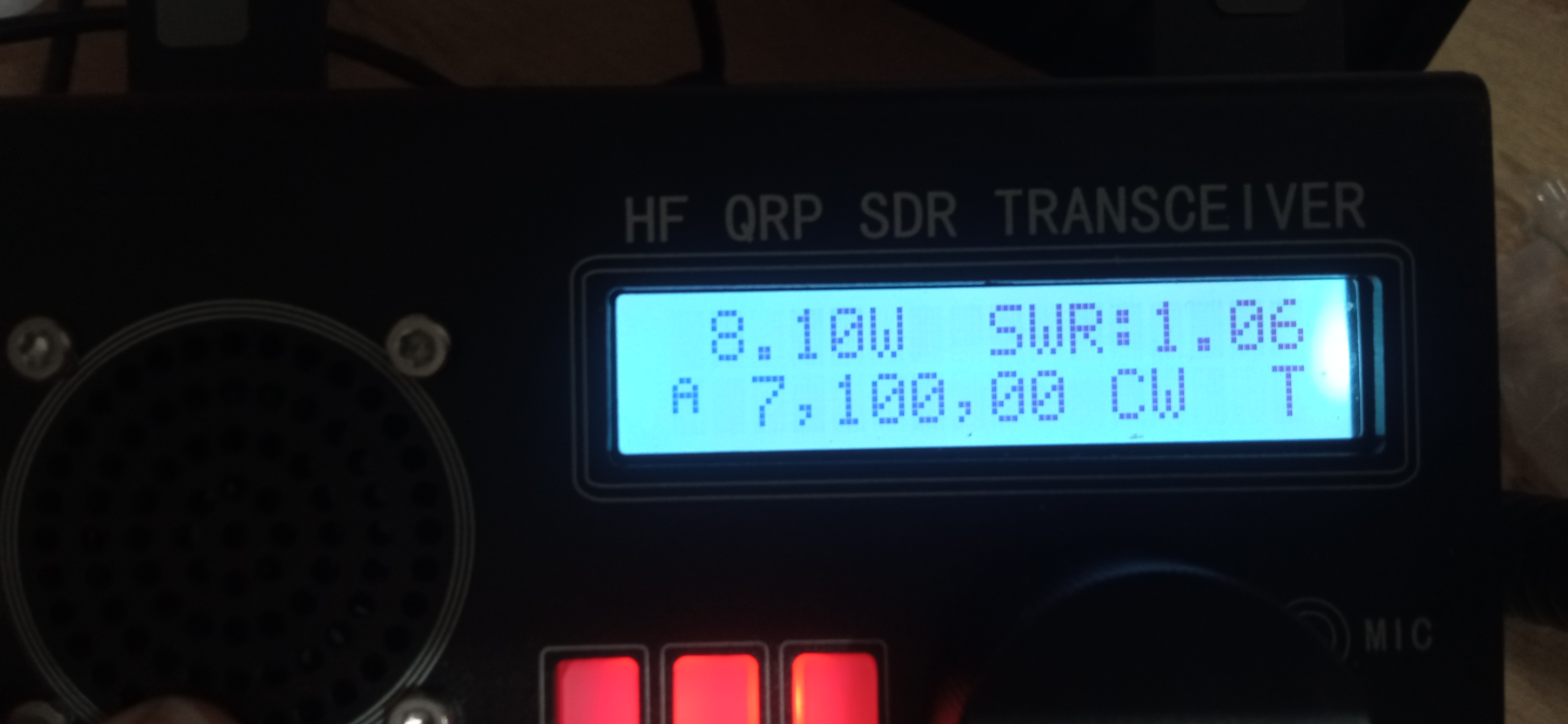

Tambien de mide con el Usdx Qrp Chino obteniendo una ROE 1.09 a 7.100 Mhz

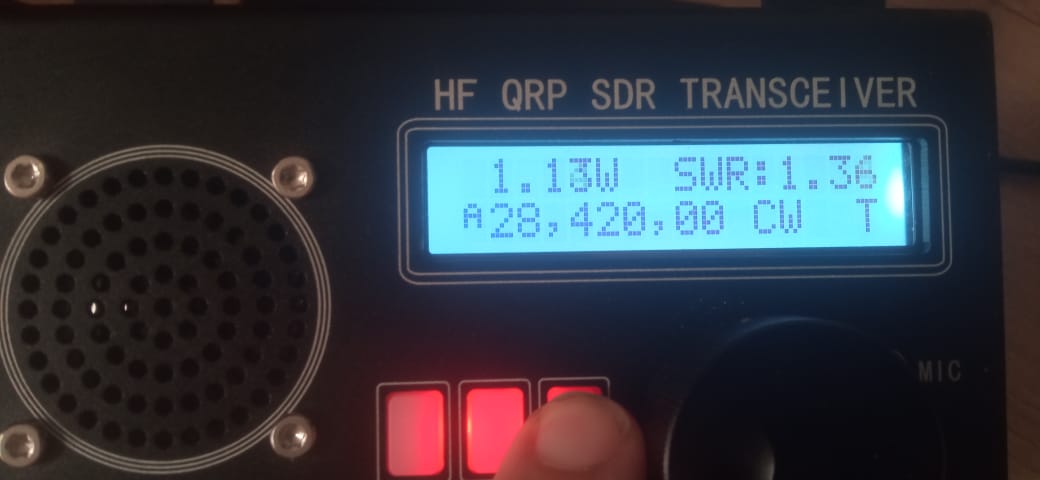

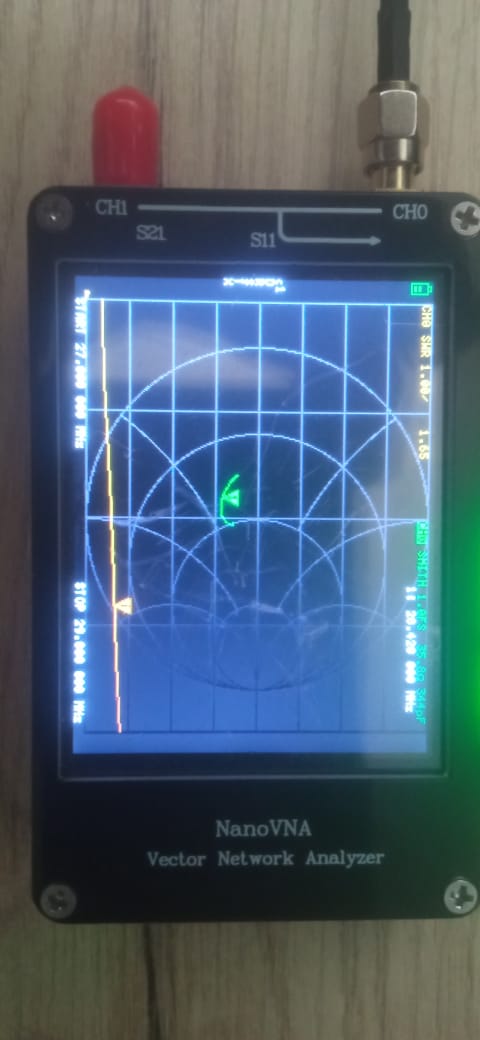

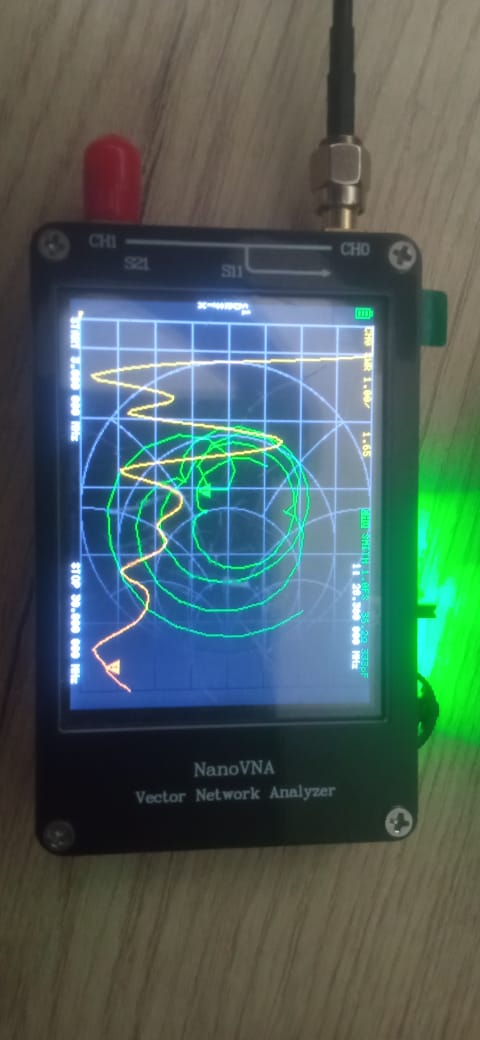

Y una imagen de la distribución de la ROE desde 80m a 10m. En la cual se aprecia que los mejores valores de ROE se obtienen para la banda de 40m y 11m.

Rendimiento en el Aire

La verdadera prueba de cualquier antena es su rendimiento en condiciones reales de operación. He estado utilizando esta End-Fed con mi transceptor QRP chino de 5W, y los resultados han sido muy satisfactorios.

Contactos Logrados

Ventajas de Esta Configuración

• Económica: El costo total es una fracción de lo que costaría una antena comercial equivalente
• Fácil instalación: Solo requiere un punto de anclaje alto y espacio para tender el cable
• Bajo perfil: El cable negro se confunde con cables de servicios públicos
• Excelente ROE: 1.09 es un valor difícil de mejorar incluso con antenas comerciales
• Materiales locales: Todo se consigue fácilmente en Lima

Consejos para la Instalación

Conclusión

Esta antena End-Fed construida con cable eléctrico de 16 AWG y un transformador económico de AliExpress ha demostrado ser una solución excepcional para operar en HF desde un entorno urbano. El ROE de 1.09 medido con el NanoVNA confirma que el diseño es sólido y eficiente.

Para radioaficionados que están comenzando o que tienen presupuesto limitado, esta configuración ofrece un rendimiento excelente sin sacrificar calidad. La inversión total es mínima comparada con antenas comerciales, y los resultados en el aire hablan por sí mismos.

No necesitas equipos costosos para disfrutar de la radioafición. Con creatividad y conocimiento básico, puedes construir antenas para salir al aire. ¡73 de OA4EIV!
