Mi Analizador de red vectorial
mi primer Nano-Vna
Cuando comencé a construir y ajustar mis propias antenas, rápidamente me di cuenta de que necesitaba una herramienta para medir con precisión parámetros como la ROE (relación de onda estacionaria), impedancia y resonancia. Fue entonces cuando descubrí el NanoVNA, un analizador de redes vectoriales compacto y económico que adquirí en AliExpress.

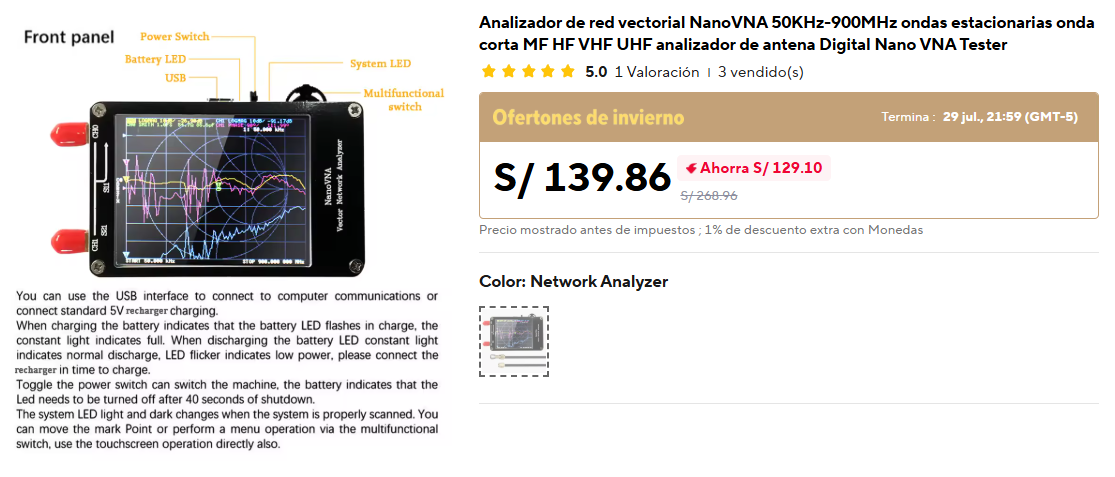

NanoVNA en AliExpress
¿Qué es un NanoVNA?
El NanoVNA (Vector Network Analyzer) es un instrumento de medición que permite analizar las características de RF de antenas, filtros, cables y otros componentes. A pesar de su tamaño compacto y precio accesible, ofrece capacidades que hace años solo estaban disponibles en equipos profesionales de miles de dólares.
Características del Modelo que Adquirí
- Modelo: NanoVNA (versión básica sin carcasa)
- Rango: 50 kHz - 900 MHz (hasta 1.5 GHz con firmware)
- Rango dinámico: 70dB (50k-300M), 50dB (300-600M), 40dB (600-900M)
- Display: TFT 2.8" táctil (320x240 px)
- Batería: 600mAh Li-ion integrada
- Potencia RF: -13dBm (máx -9dBm)
- SWR puerto: < 1.1
- Puntos barrido: 101 puntos (fijo)
- Precisión freq: < 0.5 PPM (TCXO)
- Conectividad: USB Type-C (CDC serial)
- Conectores: 2x SMA (CH0 y CH1)
- Dimensiones PCB: 54 x 85.5 x 11 mm
- Consumo: 5V / 120mA
- Calibración: Kit SOLT incluido (Open/Short/Load)
- Carcasa: Ninguna (versión básica PCB expuesto)

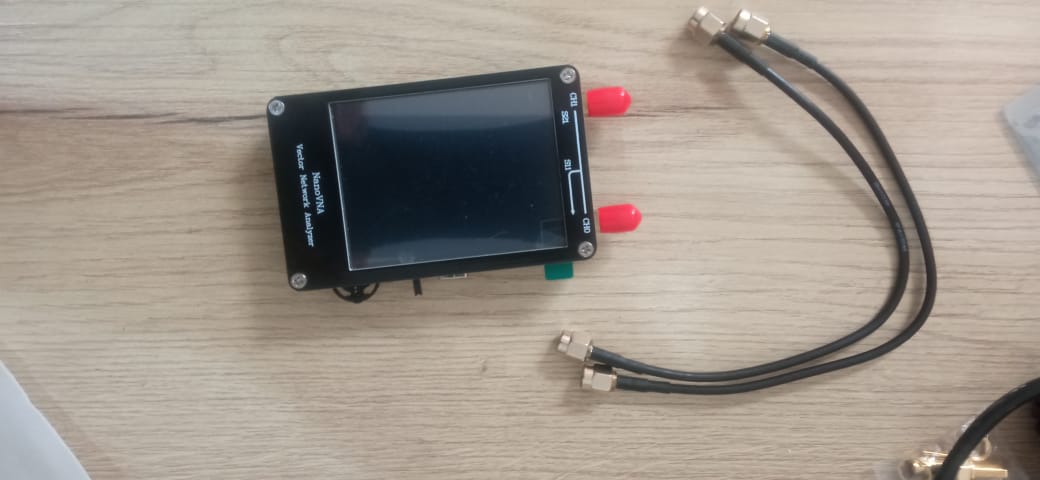

NanoVNA - Vista frontal

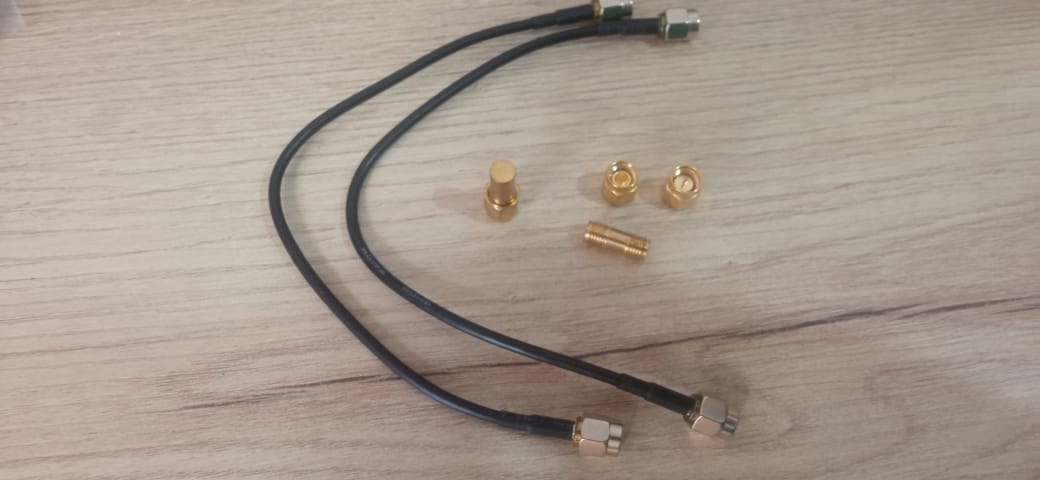

Accesorios

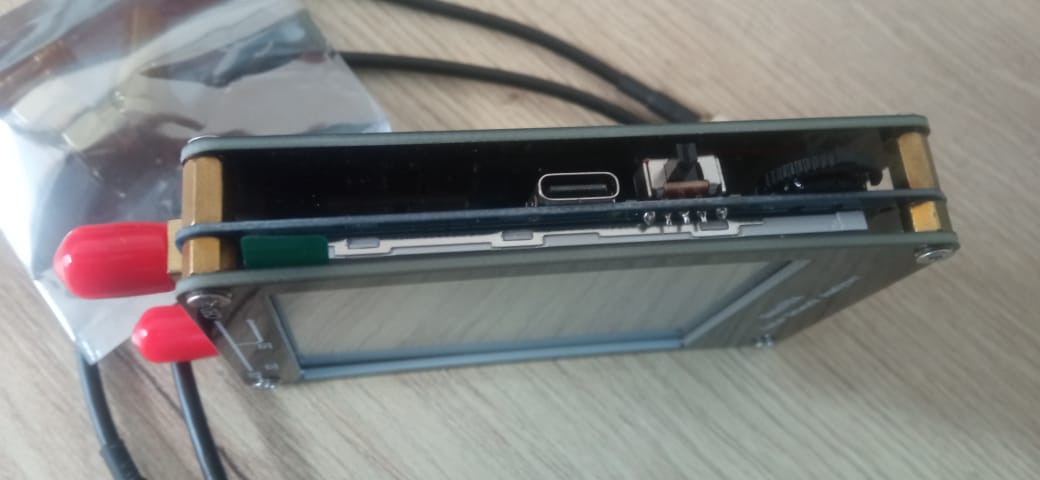

Vista lateral

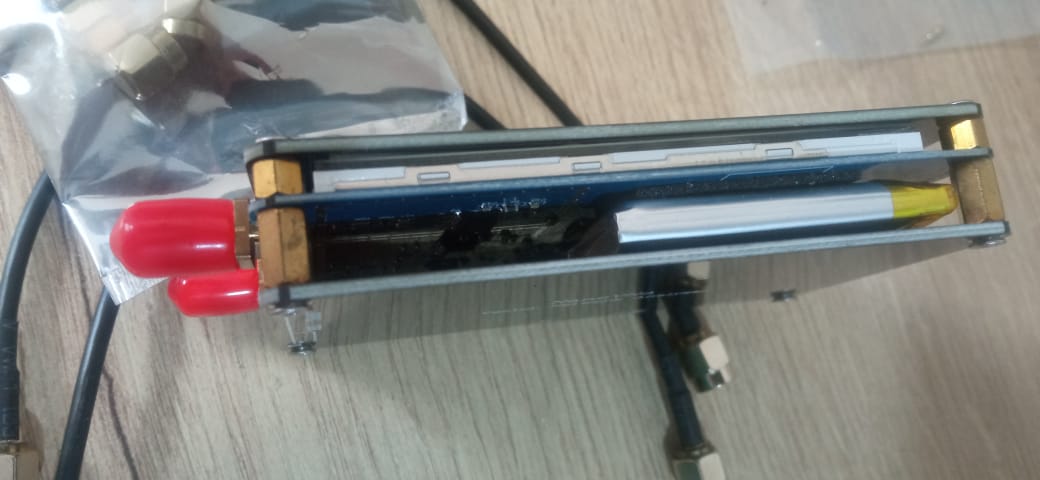

Vista de batería
Mi Experiencia de Uso
Desde que recibí el NanoVNA, lo he utilizado extensivamente para ajustar mi antena End-Fed. Los gráficos que genera son claros y precisos, permitiéndome visualizar parámetros como:
- ROE (SWR): Relación de onda estacionaria en diferentes frecuencias
- Smith Chart: Representación gráfica de la impedancia compleja
- Impedancia: Valores de resistencia y reactancia
- Pérdida de retorno: Cuánta potencia se refleja de vuelta
Aplicación Práctica: Ajuste de Antena
El NanoVNA fue fundamental para lograr el excelente ROE de 1.09 en mi antena End-Fed. Sin este instrumento, habría sido imposible saber con precisión si la antena estaba bien ajustada o necesitaba modificaciones en su longitud.
Proceso de ajuste que seguí:
- Calibración del NanoVNA con el kit Open/Short/Load
- Conexión a la antena mediante cable coaxial corto
- Barrido de frecuencias en la banda de interés
- Análisis del gráfico de ROE para identificar el punto de resonancia
- Ajuste fino de la longitud del cable radiante si es necesario
- Verificación final de todos los parámetros

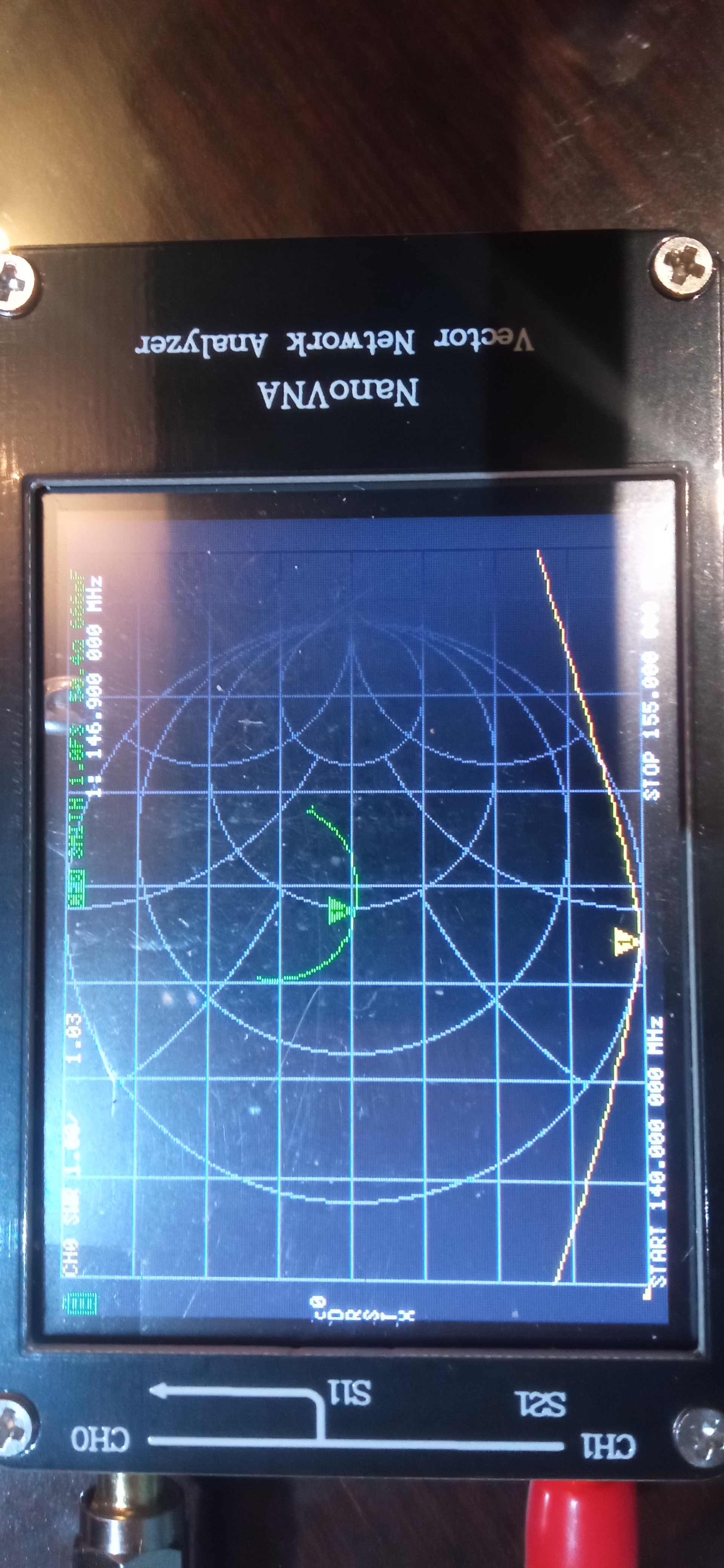

Gráfica de ROE de mi antena VHF
Gráfica de ROE de mi antena HF a 40m
El Problema de la Batería
⚠ Advertencia Importante
El único inconveniente significativo que he experimentado con mi unidad es un problema con la batería interna. La autonomía es extremadamente limitada, estimando que dura apenas 20 minutos antes de necesitar recarga.
Esto claramente no es normal. Sospecho que la unidad que recibí vino con algún defecto de fábrica en la batería o en el circuito de carga. Es importante mencionar esto porque no es un problema inherente al diseño del NanoVNA, sino específico de mi unidad.
A pesar de este inconveniente, he aprendido a trabajar con esta limitación manteniéndolo conectado a un power bank USB durante las mediciones prolongadas. No es ideal, pero es una solución funcional.
Versiones Disponibles
Es importante notar que existen varias versiones del NanoVNA en el mercado:
- • Versión básica (la mía): PCB expuesto, sin carcasa, más económica. Ideal para uso en laboratorio o estacionario.
- • Con carcasa plástica: Mejor protección, más portátil, ligeramente más cara.
- • Con carcasa metálica: Máxima protección y apantallamiento, precio más elevado.
- • Versiones mejoradas: NanoVNA-H, NanoVNA-H4, con mejor hardware y pantallas más grandes.
Elegí la versión más económica y sencilla porque mi uso principal es en casa, donde la falta de carcasa no es un problema. Si planeas usar el NanoVNA en campo o en condiciones más exigentes, considera invertir en una versión con carcasa.
Utilidad Real para el Radioaficionado
El NanoVNA se ha convertido en una herramienta indispensable en mi estación. Me ha permitido:
- Construir y ajustar antenas con precisión profesional
- Verificar la calidad de cables coaxiales
- Identificar problemas en conectores y adaptadores
- Experimentar con diseños de antena sin temor a dañar el transceptor
- Aprender sobre teoría de RF de manera práctica y visual
NanoVNA midiendo una antena
Conclusión
A pesar del problema con la batería en mi unidad específica, el NanoVNA ha sido una de las mejores inversiones que he hecho para mi estación de radioaficionado. Por una fracción del costo de un analizador de antenas tradicional, obtengo mediciones precisas y gráficos profesionales que me han permitido optimizar mi sistema de antenas.
Para cualquier radioaficionado que esté construyendo antenas, experimentando con RF o simplemente quiera entender mejor su estación, el NanoVNA es una herramienta que recomiendo sin dudarlo. Solo asegúrate de probar la batería al recibirlo y, si es necesario, contacta al vendedor para una solución.
Consejo: Si compras un NanoVNA, invierte tiempo en aprender a calibrarlo correctamente. Una calibración adecuada es la diferencia entre mediciones precisas y datos inútiles. Hay excelentes tutoriales en YouTube que explican el proceso paso a paso.
El conocimiento sin medición es solo teoría. El NanoVNA convierte la teoría en datos precisos que puedes usar para mejorar tu estación. ¡73 de OA4EIV!
